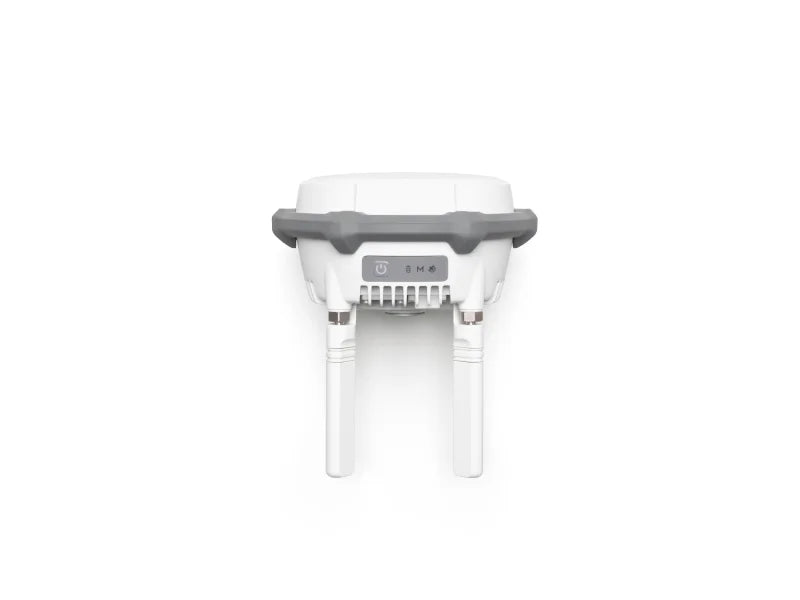

D-RTK 3 Multifunktionsstation

Präzise, vielseitig, zukunftssicher

Die neue D-RTK 3 ist eine hochentwickelte Multifunktionsstation mit starken Antennen und modernsten Empfängermodulen, die alle wichtigen globalen Satellitensysteme gleichzeitig auswertet. Dank integrierter leistungsstarker IMU (Trägheitsmesseinheit) ermittelt sie eigenständig Position und Ausrichtung. Dadurch kann sie als mobile Basisstation mehrere Drohnen gleichzeitig auf Zentimeter genau positionieren, als Relaisstation die Funkreichweite deutlich erweitern oder im neuen Rover-Modus zusammen mit der DJI ENTERPRISE-App und DJI Terra hochpräzise Vermessungsaufgaben aus der Luft übernehmen.

Highlights

• Als Basisstation: zentimetergenaue RTK-Positionierung für mehrere Drohnen parallel
• Als Relaisstation: massive Reichweitenerweiterung für Fernsteuerung und Fluggerät
• Als Roverstation: komplette Vermessungslösung mit DJI Terra

Praktische Tipps

1. Die angegebene Messgenauigkeit gilt unter optimalen Bedingungen (freie Sicht, gute Satellitenkonstellation, niedrige ionosphärische Aktivität, keine elektromagnetischen Störungen oder Mehrwegeffekte).
2. Starke Vibrationen oder schnelle Drehbewegungen können die IMU-Genauigkeit vorübergehend beeinträchtigen.
3. Für den Relaismodus die Station möglichst hoch und frei von Hindernissen aufstellen, damit die Funkverbindung zwischen Fernsteuerung und Drohne optimal bleibt.
4. Die Reichweitenangaben wurden in offener Umgebung ohne Hindernisse und Störungen gemessen (Einweg-Flug, kein Rückflug). Achte immer auf die RTH-Warnungen in der App.
5. Alle Gummiabdichtungen an den Schnittstellen müssen korrekt montiert sein, damit die IP67-Schutzart erhalten bleibt.

Technische Daten

GNSS-Frequenzen

• GPS: L1C/A, L2C, L5
• BDS: B1I, B2I, B3I, B1C, B2a, B2b
• Galileo: E1, E5a, E5b, E6
• GLONASS: L1, L2
• QZSS: L1C/A, L2C, L5
• L-Band

Genauigkeit im Rover-Modus Statische Vermessung Horizontal: 0,8 cm + 1 ppm (RMS) Vertikal: 1,5 cm + 1 ppm (RMS)

Neigungsmessung Winkelbereich: 0°–60° Horizontal: 8 mm + 0,7 mm/° Neigung (Genauigkeit < 2 cm bis 30° Neigung)

Maximale Übertragungsreichweite (Relaismodus, unbehindert & störungsfrei) FCC: 15 km (Drohne ↔ Relais) | 1 km (Relais ↔ Fernsteuerung) SRRC: 12 km (Drohne ↔ Relais) | 1 km (Relais ↔ Fernsteuerung) CE: 8 km (Drohne ↔ Relais) | 300 m (Relais ↔ Fernsteuerung)

Schutzart: IP67 (nur Station) Abmessungen: Ø 163 × 89 mm (ohne OcuSync-Richtantennen) Gewicht: 1,26 kg

Kompatibilität

Basisstationsmodus Enterprise: Matrice 4 Serie, Matrice 3D/3TD*, Matrice 300/350 RTK*, Matrice 30 Serie*, Mavic 3 Enterprise Serie* Landwirtschaft: T60*, T50, T25*, T40, T20P*, FlyCart 30* Film: Inspire 3*

• Derzeit nur manuelle Positionskalibrierung möglich – volle Funktionalität kommt mit kommenden Firmware-Updates.

Relaisstationsmodus Matrice 4E / Matrice 4T

Roverstationsmodus Bluetooth 5.1, kompatibel mit Android 10 und neuer + DJI ENTERPRISE-App

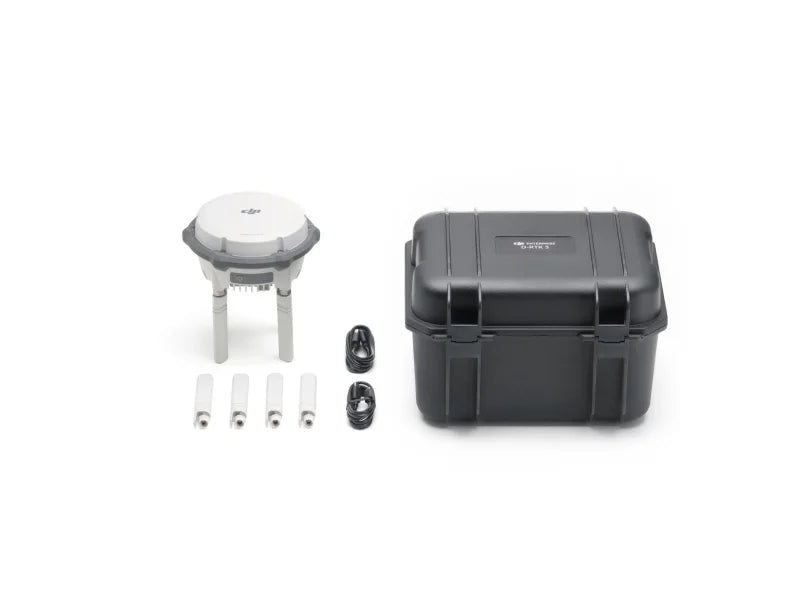

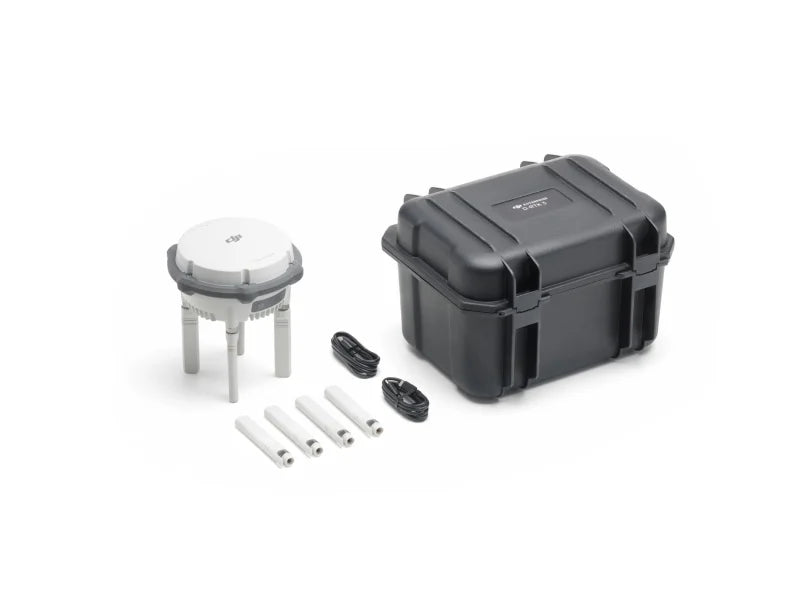

Lieferumfang

• 1 × D-RTK 3 Multifunktionsstation

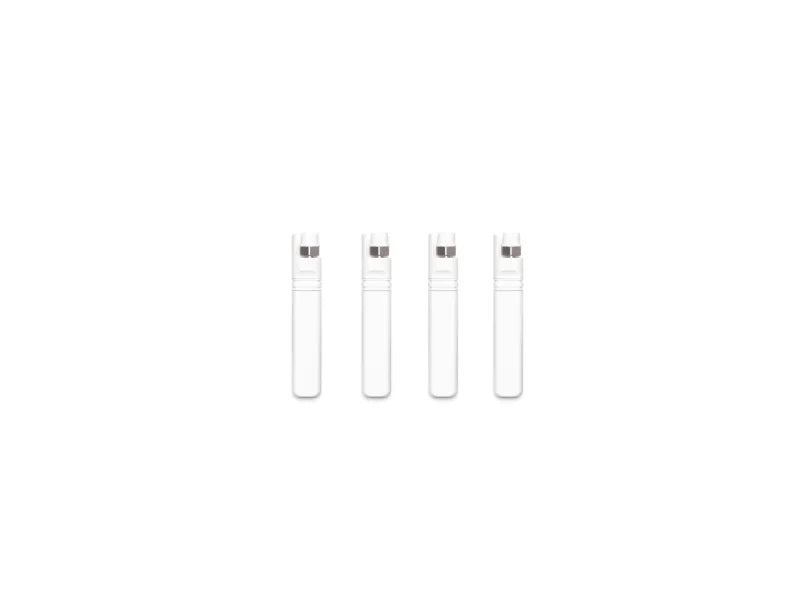

• 4 × Ersatz-OcuSync-Richtantennen
• 1 × USB-A-auf-USB-C-Kabel
