Dachaufmaß, Konturen und 3D-Modell aus Drohnenbildern. Vollständig offline, unbefristete Lizenz.
Sie brauchen keine teure Vermessungsdrohne
FlightLab Roof arbeitet mit ganz gewöhnlichen Kameradrohnen — auch mit den leichten Modellen unter 250 Gramm. Kein RTK nötig, kein Zusatzgerät, keine Passpunkte. Was die Kamera an Position und Ausrichtung in die Bilddatei schreibt, genügt der Software.

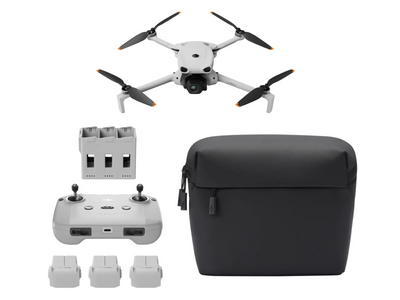

DJI Mini · Potensic Atom · und vergleichbare Kameradrohnen mit GPS
Testversion kostenlos herunterladen
14 Tage voller Funktionsumfang. Rechnen, messen, ausgeben — nichts ist gesperrt. Keine Anmeldung, keine E-Mail-Adresse, keine Zahlungsdaten.
260 MB · Windows 10 oder 11 (64 Bit)
Was Sie damit messen
- Dachflächen in der Schräge — nicht im Grundriss. Ein Dach mit 30 Grad hat rund 15 % mehr Fläche: auf 200 m² Grundriss gut 30 m² Eindeckung.
- Nettofläche mit Aussparungen — Fenster, Kamine und Bestands-PV umfahren, und die Software zieht sie ab. Angezeigt wird die Zahl, die Sie bestellen.
- Neigung in Grad und Prozent, dazu die Fallrichtung — für die Auslegung der PV-Anlage.
- Kantenlängen für First, Traufe, Grat und Kehle, entlang der Oberfläche gemessen statt im Grundriss.
- Maße belegen — messen Sie eine Kante nach, deren Maß Sie kennen. Weicht sie ab, können Sie das Modell mit einem Klick kalibrieren.
- Modell weitergeben an PV-Planung, Spenglerei oder Statikbüro — OBJ mit Textur, PLY, LAS, LAZ oder E57.
- Vollständig offline — kein Cloud-Konto, keine Übertragung, keine Telemetrie. Auch das Freischalten läuft ohne Internet.
- Deutsch und Englisch — die Oberfläche und alle Ausgaben.
So läuft es ab
- Aufnahmen einlesen
- Messen
- Maße, Konturen und 3D-Modelle exportieren
Die vier Messwerkzeuge
| Prüfen/Kalibrieren | Kante mit bekanntem Maß nachmessen: Abweichung in Millimetern und Prozent — und auf Wunsch das Modell mit einem Klick kalibrieren |
| Strecke | Schrägstrecke, Horizontalstrecke, Höhenunterschied und Neigung in Grad und Prozent |
| Dachfläche | Fläche in der Schräge und im Grundriss, Neigung, Fallrichtung, Umfang — mit Aussparungen für Fenster, Kamine und Bestands-PV |
| Kontur | Linienzug, der sich auf die Dachfläche legt — First, Traufe, Grat, Kehle |
Was herauskommt
| Punktwolke | PLY, LAS, LAZ, E57 |
| 3D-Modell | OBJ, Netz-PLY, texturiertes OBJ samt Standortdatei |
| Maße und Konturen | CSV, DXF |
Die CSV richtet sich nach der eingestellten Sprache: Trennzeichen, Dezimalzeichen und Spaltenköpfe passen zu deutschem wie zu englischem Excel. Das texturierte OBJ ist das Format für die PV-Planung. Neben der Modelldatei entsteht eine Standortdatei, damit das Gebäude in PV*SOL an der richtigen Stelle liegt und die Sonneneinstrahlung für Ihren Standort gerechnet wird.
Roof oder Reality?
Wer Geländemodelle, Klassifizierung nach Boden, Bewuchs und Gebäude, den Vergleich zweier Befliegungen, Volumenberechnung, Orthofotos oder mehr als 500 Aufnahmen in ein 3D-Modell umwandeln will, der braucht FlightLab Reality.
Systemvoraussetzungen
| Betriebssystem | Windows 10 oder 11, 64 Bit |
| Arbeitsspeicher | 16 GB, mehr schadet nicht |
| Grafikkarte | NVIDIA mit CUDA, ab 6 GB. Ohne läuft es ebenfalls, nur langsamer. |
| Festplatte | SSD, rund 1 GB je Dachprojekt |
| Internet | nicht erforderlich — auch nicht zum Freischalten |
Lizenz und Freischaltung
| Lizenzart | Kauflizenz, dauerhaft, ein Arbeitsplatz |
| Abo | keines |
| Testphase | 14 Tage, voller Funktionsumfang |
| Freischaltung | offline — Gerätekennung aus dem Programm an roof@flightlab.at senden, Schlüsseldatei zurückbekommen, einsetzen |
| Rechnerwechsel | kostenlos, neuer Schlüssel auf kurze Nachricht |
| Sprache | Deutsch und Englisch — Anfragen auf Englisch werden auf Englisch beantwortet |
Die Lizenz gilt für einen Arbeitsplatz und ist an das Gerät gebunden. Es wird zu keinem Zeitpunkt eine Verbindung nach außen aufgebaut — auch nicht zum Freischalten.
